โฟชาร์ตคืออะไร?

​ผังงาน (flowchart) คือ แผนภาพซึ่งแสดงลำดับขั้นตอนของการทำงาน โดยแต่ละขั้นตอนจะถูกแสดงโดยใช้สัญลักษณ์ซึ่งมีความหมายบ่งบอกว่า ขั้นตอนนั้น ๆ มีลักษณะการทำงาน ทำให้ง่ายต่อความเข้าใจ ว่าในการทำงานนั้นมีขั้นตอนอะไรบ้าง และมีลำดับอย่างไร

​สไลด์ 3: ชนิดของโฟชาร์ต - โฟชาร์ตกระบวนการ (Process Flowchart)

• ใช้ในการแสดงลำดับขั้นตอนของกระบวนการทำงานต่าง ๆ

• ตัวอย่าง: โฟชาร์ตการผลิตสินค้า, โฟชาร์ตการให้บริการลูกค้า

ประโยชน์ของผังงาน

1. ช่วยให้สามารถทำความเข้าใจลำดับขั้นตอนการทำงานของโปรแกรมหรือระบบใด ๆได้อย่างรวดเร็ว
2. ช่วยแสดงลำดับขั้นตอนการทำงาน ทำให้สามารถเขียนโปรแกรมได้อย่างเป็นระบบไม่สับสน
3. ผังงานที่ดีควรเป็นอิสระต่อภาษาที่ใช้ในการ เขียนโปรแกรม กล่าวคือจากผังงานเดียวกันสามารถนำไปเขียนโปรแกรมด้วย
ภาษาใดก็ได้

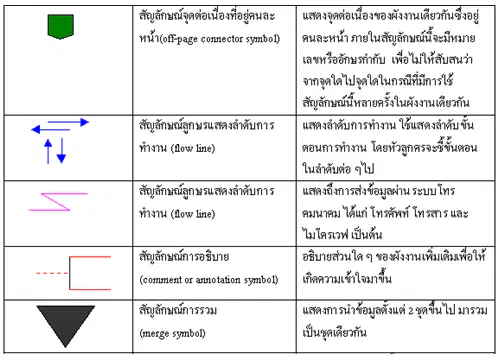

สัญลักษณ์ที่ใช้ในการเขียนผังงาน (FLOWCHATING SYMBOLS)

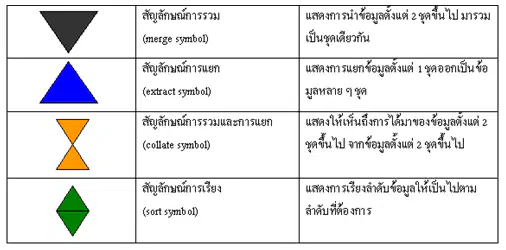

สัญลักษณ์ที่ใช้ในการเขียนผังงาน (FLOWCHATING SYMBOLS)

สัญลักษณ์ที่ใช้ในการเขียนผังงาน (FLOWCHATING SYMBOLS)

สัญลักษณ์ที่ใช้ในการเขียนผังงาน (FLOWCHATING SYMBOLS)

สัญลักษณ์ที่ใช้ในการเขียนผังงาน (FLOWCHATING SYMBOLS)

หลักเกณฑ์ในการเขียนผังงาน

1. สัญลักษณ์ที่ใช้อาจมีขนาดต่างๆ กันได้ แต่จะต้องมีรูปร่างเป็นสัดส่วนตามมาตรฐาน

2. ทิศทางของลูกศรในผังงาน ควรมีทิศทางจากบนลงล่าง หรืออาจจากซ้ายไปขวาเสมอ

3. ผังงานควรมีความเรียบร้อย สะอาด พยายามหลีกเลี่ยงการเขียนลูกศรที่ทำให้เกิดจุดตัด เพราะจะทำให้ผังงานอ่านและทำความเข้าใจได้ยาก และถ้าในผังงานมีการเขียนข้อความอธิบายใด ๆ ควรทำให้สั้นกะทัดรัดและได้ใจความ

ลักษณะโครงสร้างของผังงาน

1.โครงสร้างแบบเป็นลำดับ (sequence structure)
2.โครงสร้างแบบมีการเลือก (selection structure)
3.โครงสร้างแบบทำซ้ำ (iteration structure)

​ผังงานทั่วไปจะประกอบด้วยโครงสร้างพื้นฐาน 3 รูปแบบต่อไปนี้คือ

โครงสร้างแบบเป็นลำดับ (Sequence Structure)

โครงสร้างลักษณะนี้เป็นโครงสร้างพื้นฐานของผังงาน และเป็นลักษณะขั้นตอนการทำงานที่พบมากที่สุด คือทำงานทีละขั้นตอนตามลำดับ

โครงสร้างแบบเป็นลำดับ (Sequence Structure)

1. เริ่มต้นการทำงาน

2. รับค่าเงินต้น และอัตราดอกเบี้ยเพื่อใช้ในการคำนวณหาดอกเบี้ย

3. คำนวณหาดอกเบี้ยโดยใช้สมการต่อไปนี้  ดอกเบี้ย = เงินต้น * อัตราดอกเบี้ย

4. แสดงค่าของดอกเบี้ยซึ่งคำนวณได้

5. จบการทำงาน

โครงสร้างแบบมีตัวเลือก (Selection Structure)

​โครงสร้างการทำงานแบบมีการเลือกมีรูปแบบที่ซับซ้อนกว่าโครงสร้างแบบเป็นลำดับรูปแบบที่ง่ายที่สุดของโครงสร้างแบบนี้คือ การเลือกแบบมีทางออก 2 ทาง ในการเลือกแบบมีทางออก 2 ทาง นี้จะมีทางออกจากสัญลักษณ์การตัดสินใจเพียง 2 ทาง คือ ใช่หรือไม่ใช่ เท่านั้น (แต่ระบบการเขียนผังงานระบบ อนุญาตให้มีทางออกจากการตัดสินใจได้มากกว่า 2 ทาง)

ตัวอย่างผังงานที่มีโครงสร้างแบบมีการเลือก

1. เริ่มต้นการทำงาน

2. รับค่าเงินต้น

3. พิจารณาเงินต้นที่รับค่าเข้ามามากกว่า 1 ล้านบาทหรือไม่
   –   ถ้าใช่ ให้คำนวณดอกเบี้ยในอัตราร้อยละ 5 ดังนั้น ดอกเบี้ย = เงินต้น 0.05
   –  ถ้าไม่ใช่ ให้คำนวณดอกเบี้ยในอัตราร้อยละ 4 ดังนั้น ดอกเบี้ย = เงินต้น 0.04

4. แสดงค่าดอกเบี้ยที่คำนวณได้
5. จบการทำงาน

​ผังงานการคำนวณดอกเบี้ยซึ่งมีอัตราดอกเบี้ย 2 อัตรา คือถ้าเงินต้นน้อยกว่า 1 ล้านบาท จะคิดดอกเบี้ยด้วยอัตราร้อยละ 4 แต่ถ้ามีเงินต้นมากกว่า 1 ล้านบาท จะคิดดอกเบี้ยด้วยอัตราร้อยละ 5

โครงสร้างแบบทำซ้ำ (Iteration Structure)

โครงสร้างการทำงานแบบทำซ้ำ จะทำงานแบบเดียวกันซ้ำไปเรื่อย ๆ ในขณะที่ยังเป็นไปตามเงื่อนไขหรือเงื่อนไขเป็นจริง จนกระทั้งเงื่อนไขเป็นเท็จจึงทำงานอื่นต่อไป

ตัวอย่างโครงสร้างแบบทำซ้ำ (Iteration Structure)

1. เริ่มต้นการทำงาน

2. รับค่าเงินต้น อัตราดอกเบี้ย และจำนวนปีที่ฝากเงิน ซึ่งเป็นข้อมูลที่จำเป็นในการคำนวณยอดบัญชี(เงินต้นทบดอกเบี้ยตามจำนวนปี ที่ฝากเงิน)

3. กำหนดให้ n มีค่าเท่ากับ 0 ในผังงานนี้ n คือจำนวนรอบของการคิดดอกเบี้ย

4. กำหนดยอดบัญชีเริ่มต้นให้เท่ากับเงินต้นที่รับค่าเข้ามา

5. เปรียบเทียบว่า n น้อยกว่าจำนวนปีที่ฝากเงินหรือไม่
   5.1      ถ้าใช่ให้ทำตามขั้นตอนต่อไปนี้
   – คำนวณยอดบัญชีใหม่โดยทบดอกเบี้ยเพิ่มเข้าไปจากยอดบัญชีเดิมโดยใช้สมการต่อไปนี้ยอดบัญชี = ยอดบัญชี + (ยอดบัญชี * อัตราดอกเบี้ย)
   – เพิ่มค่า n ไปอีก 1
   – กลับไปเปรียบเทียบเงื่อนไขในข้อ 5
   5.2      ถ้าไม่ใช่ แสดงว่าคิดดอกเบี้ยทบต้นครบตามจำนวนปีที่ฝากเงินซึ่งรับค่าเข้ามาแล้วให้ทำตามขั้นตอนต่อไปนี้
   –  แสดงค่ายอดบัญชีสุดท้ายที่คำนวณได้
   –  จบการทำงาน
